Современный рынок климатической техники переживает фундаментальный сдвиг. Если раньше электрическое отопление считалось самым невыгодным из-за высокого потребления энергии, то сегодня тепловые насосы ломают этот стереотип. Для примера, разберем тепловые насосы NEW ENERGY, эти устройства способны отдавать в дом в 4-5 раз больше тепловой энергии, чем потребляют электрической. Речь идет не о «вечном двигателе», а о грамотном использовании законов физики, которые позволяют забирать рассеянную энергию из земли, воды или воздуха даже при сильных морозах.
Технология не нова (принцип «холодильника наоборот» известен давно), но только сейчас она достигла той стадии развития, когда становится экономически целесообразной и технически доступной для массового потребителя. Инверторные компрессоры, новые хладагенты и точные алгоритмы управления сделали тепловые насосы реальной альтернативой газовым котлам даже в холодном климате.
Принцип работы: Обратный цикл Карно
Чтобы понять эффективность, нужно забыть про горение топлива. Тепловой насос не производит тепло, он перемещает его. Физический процесс основан на цикле сжатия и расширения хладагента - вещества с очень низкой температурой кипения.
Процесс стартует во внешнем контуре. Хладагент поступает в испаритель, где давление резко снижается. При таком низком давлении хладагенту достаточно всего нескольких градусов тепла из уличного воздуха, грунта или воды, чтобы закипеть и перейти из жидкой фазы в газообразную. Забирая эту энергию, он охлаждает окружающую среду, но сам нагревается.
Далее компрессор сжимает этот газ. При сжатии температура газа возрастает до 50-80°C, а то и выше. Горячий газ попадает в конденсатор (внутренний блок), где соприкасается с теплоносителем вашей системы отопления. Отдавая тепло в дом, хладагент конденсируется, снова превращаясь в жидкость. Затем проходит через расширительный клапан (дроссель), где давление падает, и цикл начинается снова.
Именно благодаря этому трюку с фазовым переходом (жидкость-газ-жидкость) насос переносит огромное количество энергии, тратя электричество только на работу компрессора и вентиляторов/насосов.
Коэффициент COP: Цифры эффективности
Ключевой показатель - коэффициент преобразования (COP). Это не КПД в классическом понимании (который не может превышать 100%), а отношение выработанной тепловой мощности к затраченной электрической. Если COP равен 4,5, значит на каждый киловатт, оплаченный по счетчику, вы получаете 4,5 кВт тепла в комнаты.
Реалистичные значения COP для разных типов насосов:
- Высокотемпературный геотермальный (вода/рассол): COP = 4,5 – 5,0 (источник +7°C и выше).
- Низкотемпературный воздушный (при +7°C): COP = 3,5 – 4,5.
- Воздушный в мороз (при -15°C): COP = 2,0 – 2,5.
Важный практический момент: COP величина не статичная. Производитель указывает идеальное значение для конкретной точки (обычно +7°C на улице и +35°C в батареях). Как только температура на улице падает или вы подаете воду в радиаторы 60°C, COP падает. Поэтому так важен правильный расчет системы (низкотемпературные полы или фанкойлы).

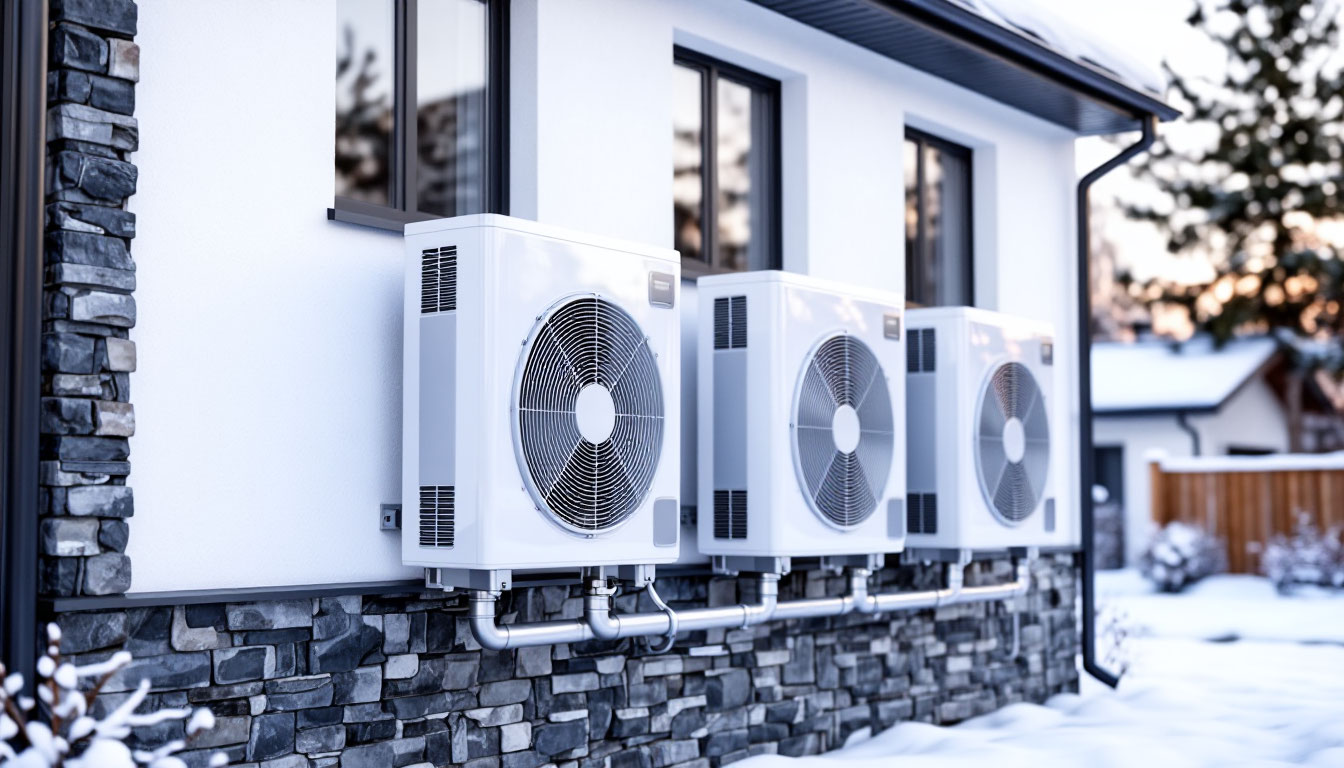

Воздушные (аэротермальные) системы: Доступная мобильность
Самый простой в монтаже тип. Внешний блок забирает уличный воздух. Это самый популярный тип в мире благодаря цене и простоте установки.
Почему они сегодня работают при -25°C: Раньше при сильном морозе уличный блок обмерзал, а хладагент не мог эффективно испариться. Современные модели используют инверторные компреторы с промежуточным впрыском паров (Vapor Injection). Это как турбонаддув для насоса: часть пара закачивается в зону промежуточного сжатия, повышая плотность хладагента и производительность.
На практике это выглядит так: при -20°C «воздушник» выдает COP около 1,8-2,2. Прямому электронагреву (ТЭНу) всегда 1,0, так что это все равно в два раза выгоднее.
Минусы: Зависимость от погоды (нагреть холодный воздух сложнее, чем достанную из земли воду) и шум от внешнего блока. Требуется качественная разморозка - автоматический режим, который временно переключает контур на обогрев радиатора для таяния льда. Монтаж такого насоса требует вакуумирования трассы и проверки на утечки фреона электронным течеискателем - обычные «кондиционерщики» часто делают это небрежно, что убивает эффективность.
Пример подключения: Внутренний блок ставится на стену (как кондиционер) и прогревает воздух напрямую. Либо есть гидромодуль - компактный блок с пластинчатым теплообменником, который греет воду для теплых полов.
Геотермальные (земляные) насосы: Стабильность и долголетие
Это золотой стандарт эффективности. На глубине около 15-20 метров температура грунта держится стабильно на уровне +7...+10°C круглый год. Насос не борется с морозом, он получает постоянный и высокий потенциал тепла. В результате COP геотермальных систем практически никогда не падает ниже 3,5-4,0 даже в лютую стужу.
Две технологии монтажа:
- Горизонтальный коллектор. На участке земли выкапываются траншеи глубиной ниже уровня промерзания (часто 1,5-2 метра), куда укладываются пластиковые трубы с рассолом. Требует большой свободной площади - для дома 150 кв. м может понадобиться до 400-500 кв. м поля.
- Вертикальный зонд. Бурятся скважины глубиной от 50 до 150 метров. Диаметр трубы в скважине чуть больше толщины карандаша. Это дороже в монтаже из-за буровых работ, но не требует большой площади участка и обеспечивает самую стабильную температуру.
Инновации: Современные турбулентные коллекторы (TURBO collector) специальной формы создают завихрения потока рассола, что улучшает теплосъем и повышает COP на 10-15% по сравнению с гладкими трубами.
Срок службы: Трубы в скважине рассчитаны на 50-100 лет - они из полиэтилена высокой плотности и не имеют движущихся частей. Менять через 20 лет придется только сам компрессорный блок в доме.
Водяные (гидротермальные) системы: Экономия на циркуляции
Самый эффективный тип, но и самый требовательный к условиям. В качестве источника используется грунтовая вода (из колодца или скважины) либо открытый водоем (озеро, река) ниже глубины промерзания. Вода обладает высочайшей теплоемкостью и скоростью теплообмена.
Open-Loop система (открытый контур): Вода забирается из одной скважины, проходит через тепловой насос (отдает 3-5 градусов тепла) и сливается обратно в землю через вторую скважину - закачку. Температура воды зимой редко опускается ниже +5°C, поэтому COP достигает 5-6. Но есть серьезные требования к дебиту и качеству воды. Железо, марганец или высокая минерализация убьют теплообменник за 2-3 сезона. Нужна система фильтрации и регулярная промывка.
Закрытый контур (от водоема): В озеро на дно укладывается бухта трубы (зеленый коллектор), заполненная антифризом. Вода не смешивается с теплоносителем. Риск коррозии минимален, но требуется, чтобы водоем не пересыхал и не промерзал до дна. По эффективности близок к геотермальным зондам.
Практика монтажа: Скрытые сложности
Установка теплового насоса не замена котла, а инжиниринговая задача. Качество монтажа напрямую бьет по кошельку владельца.
Требования к гидравлике: Тепловой насос любит стабильные потоки. Если поставить обычный циркуляционный насос с фиксированной скоростью, он будет перекачивать воду слишком быстро, хладагент не успеет отдать тепло в конденсаторе - упадет COP и компрессор выйдет из строя. Нужен байпас и насос с адаптивной характеристикой.
Электрика: В отличие от кондиционера, где питание идет на внутренний блок, в тепловых насосах типа «воздух-вода» питание часто подводится к наружному блоку. Это толстые медные провода, требующие своего автомата в щитке.
Буровые работы: Если для воздуха нужно просто закрепить блок на кронштейне, то геотермика требует вызова буровой установки. Скважину бетонируют специальной смесью, чтобы заполнить пустоты и обеспечить тепловой контакт трубы с породой. На участке должен быть обеспечен подъезд для многотонной техники.
Эксплуатация в суровом климате
Главный страх покупателя - «перестанет работать в -25». Современные сплит-системы с технологией "All Weather" действительно работают, но нужно понимать, как именно.
При экстремальных морозах производительность падает, и COP может опуститься до 1,5-2,0. Чтобы дом не замерз, система должна быть спроектирована с «двойным дном»:
- Бинарная схема: Основной тепловой насос работает до -15...-20°C. Когда его мощности не хватает, автоматика запускает встроенный ТЭН (обычно 1-3 кВт) догреватель на подачу в систему.
- Низкотемпературная разводка: Если радиаторы рассчитаны на подачу 60°C, насос будет работать на пределе возможностей. Идеальны теплые полы (35°C) или фанкойлы большого размера. Чем ниже требуемая температура подачи, тем выше COP.
Зимой внешний блок воздушного насоса покрывается инеем. Это нормально. Система разморозки (автоматический реверс цикла) за 5-10 минут топит лед, отбирая тепло из дома. В это время автоматика включает резервный нагреватель, чтобы в комнатах не похолодало.
Выбор источника: Расчет по факту
Перед покупкой ответьте на три вопроса, и выбор сделает сам себя.
- Есть ли водоем или скважина с большим дебитом? Да - берите водяной насос. Это даст наименьший срок окупаемости (3-5 лет). Нет - переходим к вопросу 2.
- Есть ли свободный участок в 2-3 сотки? Да - можно дешево заложить горизонтальный грунтовой коллектор. Нет - придется бурить вертикальный зонд (дорого) либо смотреть в сторону воздуха.
- Каков бюджет на монтаж? При ограниченном бюджете воздушный насос выигрывает у грунтового в разы по стартовым вложениям. Но за воздух вы платите чуть более высокими эксплуатационными расходами зимой из-за падения COP.
Ошибкой будет покупать насос «на глаз». Нужен точный тепловой расчет дома (потери тепла через стены, окна, крышу). Если взять насос мощностью 6 кВт для дома с потерями 8 кВт в мороз, техника будет работать без остановки на пределе и быстро сломается. Всегда закладывайте запас 15-20%.
Ключевая идея: тепловой насос не производит тепло, а перемещает его из окружающей среды. Именно поэтому он в 3-5 раз эффективнее прямого электронагрева.
Экономика и окупаемость
Стартовая цена теплового насоса выше газового котла в 3-10 раз. Комплект «воздух-вода» мощностью 9 кВт стоит от 2500 до 5000 долларов. Геотермальный с бурением скважин - 10000-20000 долларов. Эти цифры пугают, но эксплуатационные расходы переворачивают картину.
Для дома 200 квадратов в регионах с дорогим магистральным газом (Европа, некоторые регионы России) тепловой насос окупается за 5-7 лет. Там, где газ дешев, срок окупаемости растет до 12-15 лет. Но есть нюанс: цена на газ растет ежегодно, а электричество для насоса - нет, потому что на каждый киловатт вы получаете 3-5 кВт тепла.
Примерный расчет для сезона: дом теряет 15000 кВт·ч тепла за зиму. Газовый котел (КПД 90% при цене газа 0,07 $/кВт·ч) сожжет топлива на 1160 $. Тепловой насос с COP = 3,5 при цене электричества 0,12 $/кВт·ч потребит 4285 кВт·ч на 514 $. Разница в 2,2 раза в пользу насоса. А если COP выше 4,0, разрыв достигает 3 раз.
Добавьте субсидии. Во многих странах действуют программы компенсации до 30-50% стоимости установки геотермальных насосов. Проверьте местные законы - часто государство готово заплатить за бурение, чтобы снизить нагрузку на газовые сети.
Сравнение типов тепловых насосов (COP и стоимость)
Ниже представлена таблица, демонстрирующая ключевые различия между основными типами тепловых насосов при стандартных условиях.
| Тип насоса | Источник тепла | COP при +7°C | COP при -15°C | Стоимость установки (у.е./кВт) | Срок службы (лет) |
|---|---|---|---|---|---|
| Воздушный (аэротермальный) | Уличный воздух | 3,5 – 4,5 | 1,8 – 2,5 | 300 – 500 | 15 – 20 |
| Геотермальный (горизонт.) | Грунт (глубина 1,5-2 м) | 4,0 – 4,5 | 3,5 – 4,0 | 800 – 1200 | 50+ (коллектор) |
| Геотермальный (вертик.) | Глубинный зонд (50-150 м) | 4,5 – 5,0 | 4,0 – 4,7 | 1200 – 2000 | 80+ (зонд) |
| Водяной (гидротерм.) | Грунтовые воды / озеро | 5,0 – 6,0 | 4,5 – 5,5* | 700 – 1500 | 25 (теплообменник) |
* Для водяных систем COP почти не зависит от уличной температуры, стабилен круглый год.
Синтез с солнечными панелями и умным домом
Тепловой насос потребляет электричество, но делает это неравномерно. Включение компрессора создает кратковременный пик нагрузки в 2-3 раза выше средней мощности. Без «умного» управления эти скачки бьют по сети и кошельку, особенно при тарифах с разделением по времени суток.
Связка «солнечные панели + тепловой насос» работает отлично днем. Солнце дает энергию - насос греет буферную емкость (500-1000 литров воды). Ночью система живет за счет накопленного тепла. Нужен контроллер, который включает насос только при избытке солнечной генерации и отключает при облачности.
Инверторные модели плавно меняют мощность от 20% до 100% без рывков. Это идеальный партнер для умного дома. Система может предсказывать погоду (через API метеослужб) и заранее нагревать дом перед приходом морозного фронта, а в оттепель - снижать обороты и экономить.
Практический совет: никогда не подключайте тепловой насос к дешевому ночному тарифу напрямую через механические реле. Компрессор выйдет из строя от частых пусков. Используйте плавный пуск или частотный преобразователь даже при тарификации по времени.
Типичные ошибки при подборе
Первая ошибка - игнорирование теплопотерь. Продавцы любят формулу «1 кВт мощности на 10 квадратов». Для советской панельной девятиэтажки это еще работает. Для частного дома с щелевыми окнами и неутепленным чердаком реальные теплопотери достигают 150-200 Вт/м², и насос мощностью 10 кВт на 100 квадратов просто не справится. Закажите тепловизионное обследование.
Вторая ошибка - переразмер. Насос слишком большой мощности будет часто включаться и выключаться (цикл «старт-стоп»), так как быстро догревает дом. Каждый пуск изнашивает компрессор сильнее, чем час непрерывной работы. Идеальный режим - когда насос работает без остановки 60-80% времени в самые морозные дни.
Третья ошибка - экономия на буферной емкости. Без бака-аккумулятора система отопления с теплыми полами будет «болтаться»: полы перегреваются, когда насос включен, и остывают, когда выключен. Гидроаккумулятор сглаживает эти пульсации и позволяет насосу работать длинными циклами.
Четвертая ошибка - неправильный хладагент. Старый R410A запрещают во многих странах из-за высокого потенциала глобального потепления (GWP 2088). Новые модели переходят на R32 (GWP 675) и пропан R290 (GWP 3). Пропан горюч, но требует в 3 раза меньше заправки. Для дома выбирайте R32 - он эффективнее на 10% и безопаснее.
Обслуживание и ремонт
Воздушный тепловой насос требует очистки внешнего радиатора каждые 2-3 месяца. Пыль, тополиный пух и дорожная грязь ухудшают теплообмен, COP падает на 20-30%. Промывка слабым раствором кислоты или обычная мойка высоким давлением (аккуратно, не погните пластины) восстанавливает эффективность.
Геотермальные системы почти не требуют обслуживания. Раз в 5 лет проверяйте давление рассола в контуре - падение ниже 1,5 бар означает микроутечку. Доливают антифриз через сервисный клапан. Раз в 10 лет меняйте фильтр-осушитель на фреоновой магистрали.
Самый частый ремонт - выход из строя платы управления из-за скачков напряжения. Ставьте стабилизатор напряжения или ИБП с чистым синусом. Второе место - износ пускового конденсатора (меняется за 20 долларов за 30 минут).
При заказе монтажа требуйте протокол опрессовки контуров и вакуумирования фреоновой линии с выдержкой под вакуумом не менее 30 минут. Показатель остаточной влажности должен быть ниже 50 ppm. Если монтажник не знает, что такое ppm, гоните его с участка.
Итог: Тепловые насосы не экзотика, а зрелая технология, позволяющая снизить расходы на отопление в 2-4 раза по сравнению с электрическими котлами и обеспечить полную автономность systems. Правильный выбор типа (воздушный, геотермальный, водяной), точный тепловой расчет и грамотный монтаж дают экономию на десятилетия. В связке с «умным домом» и солнечной генерацией тепловой насос выводит домохозяйство на новый уровень энергонезависимости.
